引言

申克秤是用于計量固體粉末類物體的流量用的，在很多大型重工企業和部分輕工企業用到很多，例如水泥廠、焦化廠等的粉體計量。由于該設備較為精密，在使用過程中故障率較高，很多工作人員根據自己的實際需要對申克秤進行了技術改進。

某單位原先采用UD110型號空壓機對煤磨申克秤進行供氣。而在生產過程中，因供氣壓力不足而造成申克秤堵塞，進而造成整個回轉窯停工、停產。針對這一技術缺陷，本公司對申克秤供氣系統進行了雙氣路改造與設備更新。不僅降低了系統能耗，而且使因該部分供氣不足造成停產的問題得到了很好的解決。

改造前，該公司采用UD110空壓機單氣路對申克秤進行專門提供氣流。經過長期使用發現，該種供氣方式不僅能耗較高，更重要的是，由于空壓機長時間連續工作，易發生故障，從而導致申克秤因供氣不足而停機，最終導致回轉窯停止運行，進而造成巨大的經濟損失。同時這種單氣路方式，保險系數較低，沒有較為合理的監控措施。因此，該公司在原有氣路的基礎上對供氣設備進行了雙氣路升級改造。

1.1 改造前單一氣路工作過程

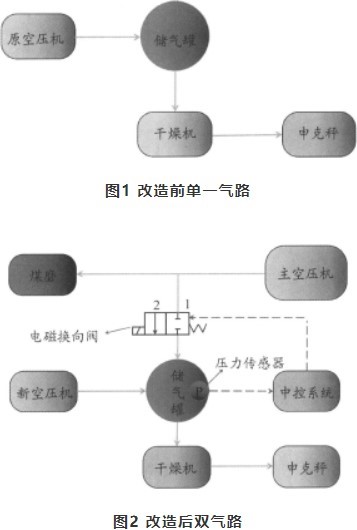

圖1為改造前氣路系統示意圖，由圖可見，其線路較為簡單，空壓機為定頻空壓機，其能耗較大。該氣路的工作過程為空壓機產生高壓氣體進入到儲氣罐，再由儲氣罐進入干燥機對氣體進行干燥，干燥氣體再供給申克秤。整體來看，整個系統較為孤立，沒有備用設施，同時也缺乏監控與反饋設備，從某種意義上增加了設備巡檢工的工作量，且一旦發生故障，將造成申克秤停機，回轉窯停產，帶來巨大的經濟損失。

1.2 雙氣路改造內容及工作過程

針對以上單一氣路的不足，本公司經研究決定對其進行改造，改造后如圖2所示。改造的內容主要有以下幾個方面：

(1)針對原空壓機能耗高的問題，采用型號WUX732326變頻空壓機，以降低能耗；

(2)為了減少巡檢工的工作量，在儲氣罐內加入壓力傳感器，并將其并入中控網絡，可以在中控室實時的檢測到罐內的氣壓；

(3)改造前，主空壓機是為煤磨提供高壓氣體。當前在主氣路上分出一個支路，連接到氣路中，作為氣路的備用氣路，而且能夠?qū)崟r的為罐內補充氣體，這樣就很好的解決了單一氣路較為孤立的問題；

(4)在支路添加電磁換向閥，與壓力傳感器、中控檢測系統形成了反饋網絡，以保證罐內氣壓穩定，為申克秤均衡的氣流。

工作過程中是以“新空壓機→儲氣罐→干燥機→申克秤”作為主要氣流方向，當新空壓機正常工作時，二位二通電磁換向閥處于1位置，從主氣路分出的支路處于閉合狀態。而當新空壓機故障后，儲氣罐內的壓力降低時，壓力傳感器會將壓力值傳輸?shù)街锌厥遥ㄟ^程序設定，傳輸給電磁換向閥，使其處于位置2，即導通狀態，此時即可關閉新空壓機，對其進行檢修，而主空壓機就承擔起供氣任務，工作主線就變?yōu)椤?/span>主空壓機→電磁換向閥→儲氣罐→干燥機→申克秤”的氣流方向。

本次改造新加的空壓機電路接入到主空壓機電表，通過電力公司的抄表系統可以清楚看到每日的電耗量。為了更加直觀的說明該項改造的節能效果，分別選擇了改造前和改造后連續運行22天的日電耗對比，結果見圖3。

圖3 改造前后的日電耗對比

從圖中看出改造后的日電耗比改造前的日電耗低。改造前改生產周期內，最高日電耗為3329.75kWh，最低為3174.12kWh；改造后的所選生產周期內的最高日電耗為3102.5kWh，最低為2798kWh，最高降低了531.75kWh/d。更加客觀的說明其節電能力，對比改造前后兩個生產周期內的日電耗平均數，平均日電耗由原來的3271.8kWh減低到2957.0kWh，降低了314.8kwh，節電率為9.6％。
