前言

煙室是連接預熱器分解爐和回轉窯的設備，其中在煙室前端伸入窯尾密封的裝置稱之為煙室托板（俗稱喂料舌頭）。煙室托板上表面砌筑澆注料，下表面裸露在1000℃以上的高溫氣流中，托板為耐熱鋼鑄件，材質為ZG40Cr25Ni20，但高溫的環境使得其正常使用壽命在1-2年左右。

托板，俗稱喂料舌頭，顧名思義就是將從C2出口管道喂入的生料經過預分解系統熱交換后喂入到回轉窯內進行煅燒。

2.1 螺栓連接式（圖1）

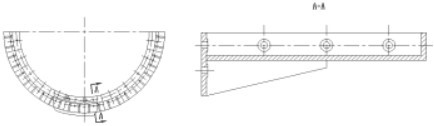

圖1 螺栓連接式托板

托板用螺栓連接于煙室擋板，各托板之間也采用螺栓連接。

特點：結構牢固，整體性好，螺栓連接，更換較為麻煩。

2.2 組合式風冷托板（圖2）

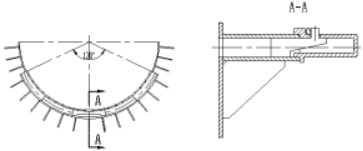

圖2 組合式風冷托板

由托板架和托板組成，托板架直接焊接于煙室擋板，托板直接套接在托板架上，之間用鍥塊卡緊。每塊托板單獨風冷，冷卻風由托板架尾部吹入。

特點：a.結構簡單，安裝方便；

b.只需更換托板，托板架無需更換；

c.采用風冷，有效的延長托板的使用壽命，但要額外增加一臺冷卻風機，增加一定的運行成本。

托板的尺寸根據回轉窯來確定，一般情況下注意以下兩點：

（1）為保證托板與窯口護板間不干涉，托板下表面到窯口護板的距離A=50mm-70mm（圖3），該尺寸不宜過大，過大后容易漏料，實際回轉窯砌筑時此間距還會更小。

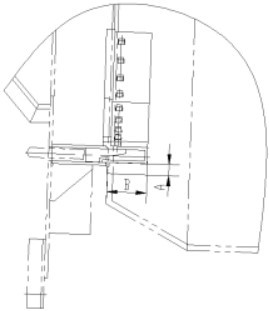

圖3 托板尺寸

（2）托板伸入回轉窯的長度B=250mm-300mm（圖3），托板上表面砌筑有斜度的澆注料（圖4），C5下來的物料由此喂入窯內。如托板伸入窯內太長，物料的落料點將會前移，回轉窯的有效長度有所縮短，如托板伸入窯內太短則會漏料。

圖4 托板砌筑

托板在使用中如出現損壞，最直接的表現即窯尾漏料，窯尾漏料不但造成窯尾漏風，冷空氣吸入窯內，增大熱損失，影響窯產質量，而且影響環境衛生，惡化工作環境。

托板損壞的原因頗多，主要有：

a.上表面澆注料的質量，施工及養護不過關，物料沖擊下易磨損剝落，最終物料直接沖擊托板，使用壽命大打折扣。

b.下料管物料不穩定，分解爐瞬間塌料等大料流沖擊。

c.煙室壁上的吹掃空氣炮清料時以及高壓水槍清理堵料時瞬間沖力都會對托板有一定的影響。

托板的結構形式有多樣，但總體而言風冷式組合托板使用壽命相對較長，市場前景也較廣泛。托板的使用壽命跟其結構，制造安裝，工藝操作，澆注料的施工養護等有密切的關系。根據自身需求選擇合適的托板，保證使用壽命，提高生產線的運轉率。
